Für eine vollständige Split-Klimaanlagen-Installation braucht man mehr als das Gerät selbst. Kältemittelleitungen, Wandhalterung, Isolierband, Verbindungsnippel und Schwingungsdämpfer — jedes dieser Teile erfüllt eine eigene Aufgabe, und das Weglassen eines einzigen führt entweder zu einem Installationsproblem oder zu Folgekosten. Diese Übersicht zeigt, welches Zubehör für welchen Montagefall nötig ist.

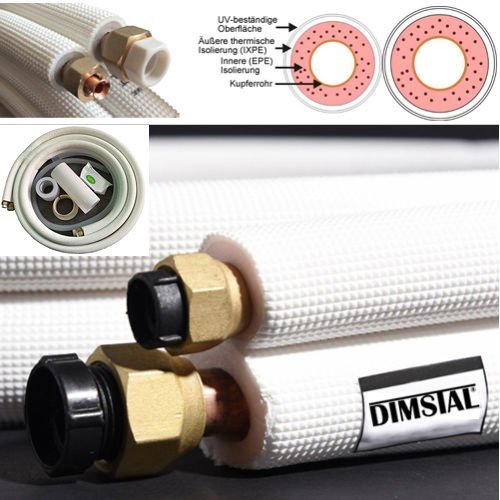

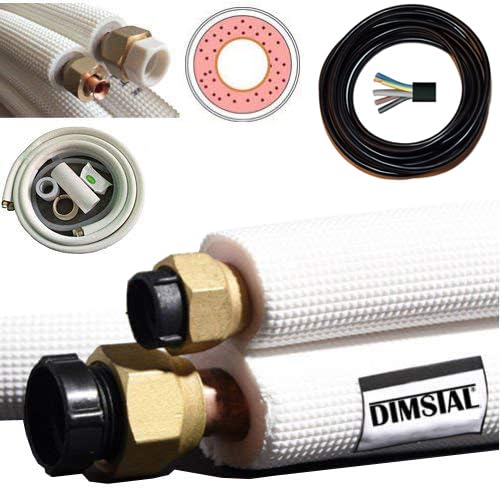

Die Kältemittelleitungen sind das Herzstück der Verbindung zwischen Innen- und Außengerät. Sie leiten das Kältemittel zwischen den beiden Einheiten. DIMSTAL liefert die Kupferleitungen fertig gebördelt — das bedeutet: Die Enden sind werkseitig aufgeweitet und mit Überwurfmuttern versehen, sodass kein Bördelwerkzeug vor Ort benötigt wird. Wichtig ist, die richtige Länge zu wählen: 3 m, 5 m, 7 m oder 10 m, abhängig vom Abstand zwischen Innen- und Außengerät. Wer die Leitungen durch ein Mauerwerk führt, das dicker als etwa 30 cm ist, sollte zusätzlich Verbindungsnippel einplanen.

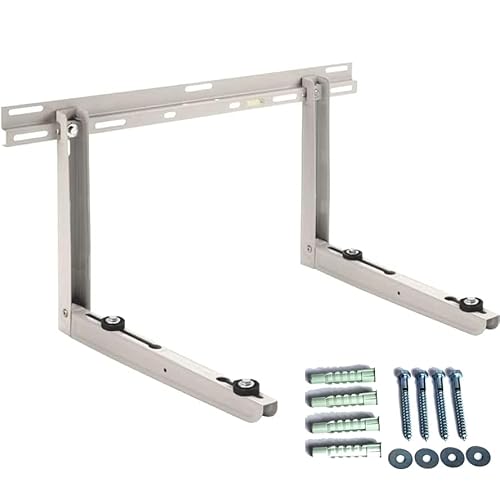

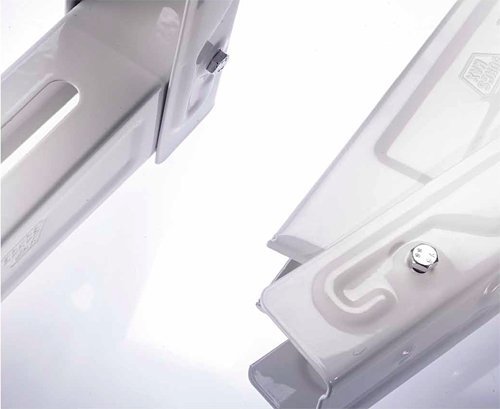

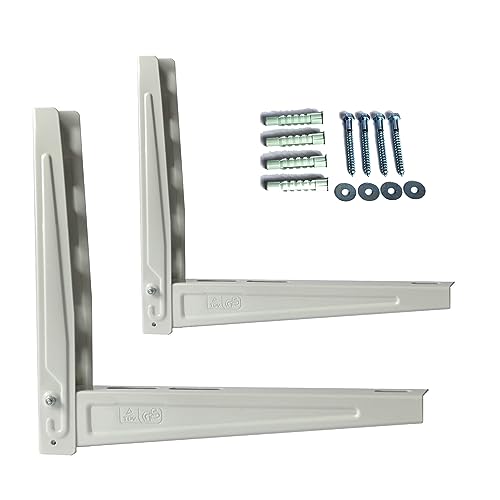

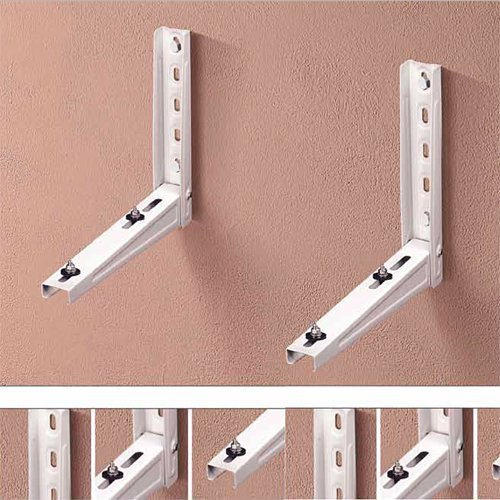

Die Wandhalterung trägt das Außengerät. Hier kommt es auf zwei Dinge an: die BTU-Klasse des Geräts und die geplante Montageposition. Für Geräte bis 12.000 BTU reicht der Standard-Wandhalter (Größe 1). Geräte mit 18.000 oder 24.000 BTU brauchen den Halter Größe 2 oder den MS258. Soll das Außengerät an einer Stelle montiert werden, an der ein normaler Wandhalter nicht ausreicht — etwa unter einem Dachvorsprung oder an einer schwer zugänglichen Wand — ist der Spezial-Deckenhalter mit TÜV-Zertifizierung (TÜV ID 9105073334) die richtige Wahl. Für Boden- oder Dachmontage ohne Wandbefestigung gibt es die Universal-Bodenkonsole.

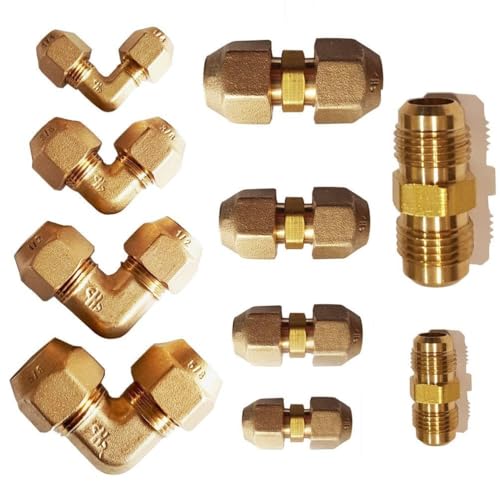

Die Verbindungsnippel kommen ins Spiel, wenn die Kältemittelleitungen verlängert werden müssen — etwa weil das Mauerwerk dicker ist als erwartet oder weil ein bereits installiertes Leitungsset zu kurz ist. Kein Neubördeln erforderlich: Die Nippel nutzen die vorhandenen Überwurfmuttern. Entscheidend ist, die richtige Zollgröße zu wählen. Für die Flüssigkeitsleitung (9.000 bis 24.000 BTU) ist das fast immer 1/4 Zoll (6,35 mm); für die Sauggasleitung einer 18.000-BTU-Anlage wird der 1/2-Zoll-Nippel (12,7 mm) mit 90°-Winkel benötigt.

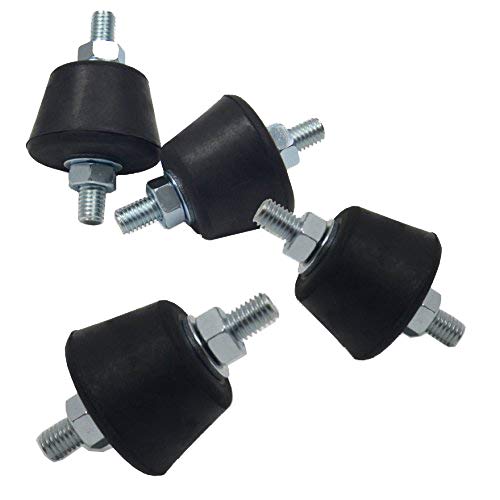

Der Schwingungsdämpfer AV111 gehört zwischen Außengerät und Wandhalterung. Kompressorvibrationen übertragen sich sonst als Körperschall in die Gebäudestruktur — besonders unangenehm in Altbauten mit Ziegelmauerwerk oder bei Dachstuhlmontagen. 4 Gummipuffer mit M8-Gewinde, 50 Shore Härte, inklusive Muttern und Unterlegscheiben. Das ist kein optionales Extra, sondern in der Praxis ein Pflichtbestandteil jeder dauerhaft lautlosen Installation.

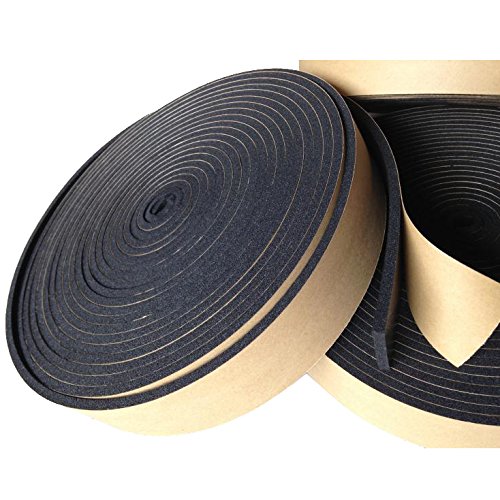

Das Isolierband schützt die Kupferleitungen im Außenbereich gegen Wärmeeintrag, UV-Strahlung und Kondensatbildung. Die 10-m-Rolle mit 50 mm Breite und 3 mm Dämmstärke reicht für eine Standardinstallation. Wichtig: Das Band wird als Ergänzung zur vorhandenen Rohrisolierung aufgebracht, nicht als Ersatz. Trocken und überlappend verlegen, ohne Zugspannung — sonst lösen sich die Kleberänder nach der ersten Frostnacht.
Kurz zusammengefasst: Für eine typische Neuinstallation bis 12.000 BTU braucht man Kältemittelleitungen (5 m reichen bei den meisten Einfamilienhausinstallationen), einen Wandhalter Größe 1, 4 Schwingungsdämpfer und eine Rolle Isolierband. Verbindungsnippel sind nur bei Leitungsverlängerungen nötig. Die Bodenkonsole oder der Spezial-Deckenhalter ersetzen den Standard-Wandhalter nur dann, wenn der Montageort es verlangt.
